Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


Identifikasi Jenis-Jenis Alat Ukur (Mekanik, Pneumatik & Elektrik)





A. Alat Ukur Mekanik

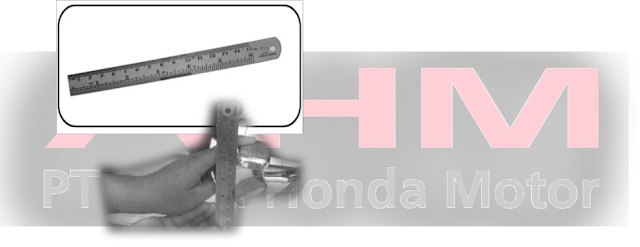

1.    Mistar Baja / Steel Ruler

Fungsi: Untuk mengukur jarak, free play (jarak bebas) Contoh penggunaan:

a.     Mengukur jarak bebas throttle cable
b.    Mengukur jarak bebas rem belakang
c.     Mengukur jarak bebas handle kopling

d.    Mengukur jarak bebas rantai roda







2.    Fuller Gauge

Fungsi: Mengukur keregangan/clearance Contoh penggunaan:

a.     Mengukur renggang klep
b.    Mengukur renggang pompa oli

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
1


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur






TYPE MOTOR
UKURAN CELAH KLEP

TOLERANSI
IN
EX





KARISMA
0,03
mm
0,03
mm
± 0,01
mm
KIRANA
0,03
mm
0,03
mm
± 0,01
mm
SUPRA X125
0,03
mm
0,03
mm
± 0,01
mm
SUPRA PGM FI
0,03
mm
0,03
mm
± 0,01
mm
SUPRA X125 HELM IN
0,10
mm
0,17
mm
± 0,01
mm
REVO 100
0,05
mm
0,05
mm
± 0,01
mm
REVO 110
0,10
mm
0,10
mm
± 0,01
mm
ABSOLUT REVO
0,10
mm
0,10
mm
± 0,01
mm
REVO FIT
0,10
mm
0,10
mm
± 0,01
mm
REVO AT
0,10
mm
0,10
mm
± 0,01
mm
BLADE
0,10
mm
0,10
mm
± 0,01
mm
NEW BLADE
0,10
mm
0,10
mm
± 0,01
mm
VARIO SERIES
0,15
mm
0,25
mm
± 0,02
mm
BEAT
0,15
mm
0,15
mm
± 0,02
mm
SCOPY
0,15
mm
0,15
mm
± 0,02
mm
PCX
0,15
mm
0,25
mm
± 0,02
mm
SPACY HELM IN
0,15
mm
0,15
mm
± 0,02
mm
MEGA PRO
0,10
mm
0,10
mm
± 0,01
mm
NEW MEGA PRO
0,80
mm
0,12
mm
± 0,01
mm
TIGER 2000 ALL
0,10
mm
0,10
mm
± 0,01
mm
CS 1
0,10
mm
0,10
mm
± 0,01
mm
CBR 250 R
0,16
mm
0,27
mm
± 0,03
mm
CBR 150 R
0,15
mm
0,25
mm
± 0,03
mm






Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
2


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


3.    Jangka Sorong (Vernier Caliper)

Fungsi: Mengukur benda kerja bagian dalam/luar, benda bertingkat atau kedalaman benda kerja.

Ketelitian: 0,02 mm atau 0,05 mm

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
3


Astra Honda Training Centre       Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
4


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
5


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

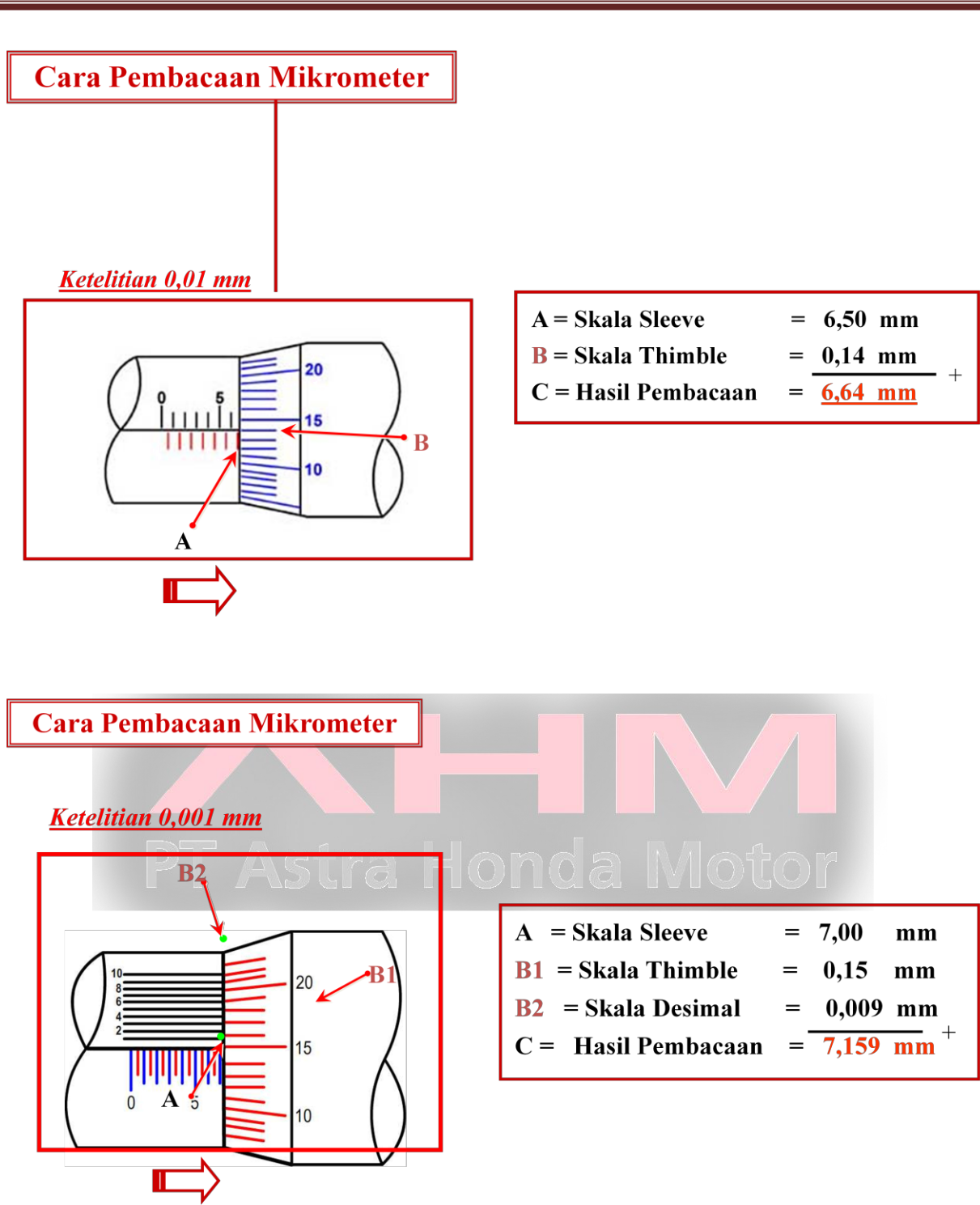

4.    Outside Micrometer

Fungsi: Outside Micrometer (Mikrometer Luar) berfungsi untuk mengukur benda kerja bagian luar / diameter luar dengan ketelitian 0-25mm, 25-50mm dan 50-75mm.

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
6


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur




Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
7


Astra Honda Training Centre  Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
8


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


5.    Inside Micrometer

Fungsi: Mengukur benda kerja bagian dalam/diameter dalam dengan ketelitian mikron.




6.    Torque Wrench (Kunci Torsi)

Fungsi: Mengencangkan dan mengukur kekencangan (torsi) dari nut/baut

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
9


Astra Honda Training Centre Identifikasi Jenis-Jenis Alat Ukur





7.    Dial Gauge
Fungsi: Untuk memeriksa atau mengukur:
a.     Kerataan permukaan bidang datar
b.    Kerataan permukaan serta kebulatan poros
c.     Kerataan permukaan dinding silinder

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
10


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
11


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


8.    Cylinder Gauge
Fungsi: Untuk mengukur diameter bagian dalam suatu benda

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
12


Astra Honda Training Centre  Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
13


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
14


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
15


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
16


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


B.   Alat Ukur Pneumatik
1.    Compression Gauge

Fungsi: Mengukur tekanan kompresi pada silinder (satuan: Psi, kg/cm2, Bar)






2.    Tire Gauge

Fungsi: Mengukur tekanan angin dalam ban (Psi atau kg/cm2)

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
17


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


C.    Alat Ukur Elektris (Multimeter)

Fungsi: Mengukur besaran kelistrikan komponen (tegangan, arus dan tahanan)

1.    Pengantar Digital Multimeter (DMM)

Sebuah kualitas Digital Multimeter (DMM) adalah alat yang paling penting yang akan Anda gunakan ketika troubleshooting sistem listrik. Alat tersebut dapat mengukur tegangan, arus listrik, dan hambatan.

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
18


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


2.    Pengukuran

a.       Pengukuran Hambatan
Dengan memeriksa hambatan / tahanan, maka kita dapat memeriksa :
-  Sirkuit terbuka (sambungan yang rusak)
-  koneksi / sambungan buruk
-  Kortsleting
b.      Pengukuran Voltase / Tegangan
c.       Dengan memeriksa Voltase / tegangan, maka kita dapat memeriksa :
-   Kondisi Battere
-   Apakah daya battere terpasang atau tidak
-   Hubungan yang buruk
-   Alternator output
-   Sensor output
d.       Pengukuran Arus
Dengan memeriksa hambatan / tahanan, maka kita  dapat memeriksa :
-   Kemampuan Pengisian
-   Konsumsi listrik pada tiap komponen

3.    Tahapan Pengukuran
a.     Hubungkan test lead hitam ke terminal COM (-), dan test

lead tes merah ke voltase terminal (+).


b. Untuk multimeter digital dengan tombol power, hubungkan terlebih dahulu test lead, kemudian hidupkan power.







c. Posisi saklar fungsi ke "pengukuran voltase DC".





Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
19


Astra Honda Training Centre                                                                         Identifikasi Jenis-Jenis Alat Ukur


d.    Pasang test lead merah ke terminal baterai negatif (-), dan test lead hitam ke terminal baterai positif (+). Nilai voltase akan ditampilkan pada layar.

Materi ini ditujukan hanya untuk kalangan terbatas SMK Binaan Honda, tidak untuk diperjual-belikan ataupun peruntukan lainnya
20
